產品簡介:
以（yǐ）氟碳樹脂和顏料為主要成分，脂肪族異氰酸脂為交聯劑（jì）配製成的A、B雙（shuāng）組份氟碳塗料。
主要（yào）特（tè）點：
具有極其優異（yì）的耐候、防（fáng）腐、自潔、高裝飾（shì）性能，作（zuò）為麵（miàn）漆預計使用壽命是 普通（tōng）塗料3-5 倍，並具有（yǒu）極佳的耐化學藥品、低表麵能、不粘汙、阻燃、耐溫變、 可擦洗、斥油、斥水等特性。
適用範圍：
用於建築、化學工業、電器（qì）電子工業、機械（xiè）工（gōng）業、航空航天（tiān）產業、家庭用品高層、超高層、別墅等建（jiàn）築外牆、屋頂、高速公路圍欄、橋梁等重要建築以（yǐ）及各種金屬表麵的塗裝（zhuāng）。

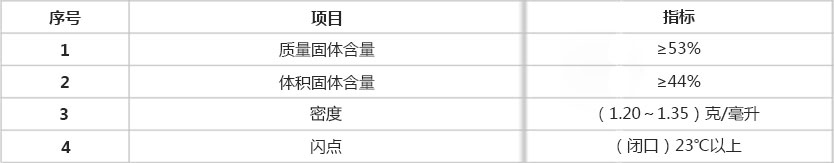

主要性能指標：
施工工藝 ：
1、配比：主漆：固化劑：稀（xī）釋劑（jì）＝3:1:0.8-1.2。
2、重塗間隔：不少於24 小時（shí）。
3、規定配比調配至合適施工粘度，攪拌均勻，用120 目濾網過濾後，靜置10分（fèn）鍾（zhōng）。
4、幹燥後，檢查牆麵平整度，對凹陷部位用拋光膩子進行修補，並打磨平整（zhěng）。
5、對凸起部（bù）位進行打（dǎ）磨，清理幹淨構，對修補機打磨部位再上一 道底漆，以確保基層的封閉性。
6、把底漆,乳液和（hé）稀釋劑按10:1:10 分配, 拌和均勻,無可見雜（zá）質,拌和一定（dìng）要均勻充沛, 調好的料靜置30min,使反響充沛,熟化好的（de）料 再投入（rù）運用.調好的料要在8h內（nèi）用完，如變稠就不能運用。
7、將配（pèi）好（hǎo）的料噴塗,要薄噴.施工溫度 在5 到35"C 之間（jiān）為宜,溫度過低,化學反響慢, 強度和硬度要長期才幹到達需求,溫度過高, 稀釋劑易揮發,使資料體（tǐ）係缺少反響有（yǒu）必要的介質,易粉化。
8、底漆噴塗時,要保證底層徹底幹透.塗 膜在常溫下一周（zhōu） 擺（bǎi）布可徹底固（gù）化,等徹底固化後才可進行下道施工。
9、麵漆噴塗是全部氟碳漆施工（gōng）的要害,將麵漆A和B及稀釋劑（jì）按10:2:5分配（pèi）,拌和，一定要充分,使顏料分散均（jun1）勻,反應充分,料 現用現配,變稠的料（liào）不能使用.配好的料（liào）熟化 30min 後（hòu）,再投入使用.按"十"字交叉法第一次噴（pēn）塗 兩遍（biàn）,要薄噴,間隔6h幹燥後進行（háng）第二次噴塗, 二次噴塗要厚塗,仍按"十"字交叉法噴塗兩遍.麵漆噴塗時要保證底漆已完全幹透。
10、完全（quán）固（gù）化（huà）在一周之後（hòu）。
注意事項:
1、塗漆之前，基材外表應清洗、枯燥、平（píng）坦、結（jié）實，無油膩、鏽蝕等雜物，牆麵含水率小於8%，Ph值小於10，建議用外牆膩子填平（píng）縫隙，並打磨平坦。
2、浮沉的處置：可用壓縮空氣吹淨或幹淨毛刷掃（sǎo）淨。
3、舊漆膜（mó）處置（zhì）：用刮刀根除，填平打磨平坦即可。
牆（qiáng）麵氟碳漆
牆麵氟碳漆
